當前位置：消防排煙風機 > 通風機風口風閥知識 > 離心通風機型號參數上各數值包含意義是什么?離心通風機介紹

離心通風機型號參數上各數值包含意義是什么?離心通風機介紹

文章來源：鑫佳通作者：離心通風機小編發布時間：2018-03-10 17:20:08 瀏覽次數：23951

[導讀]：離心式通風機的電動機通過軸把動力傳遞給風機葉輪，葉輪旋轉把能量傳遞給空氣，在旋轉的作用下空氣產生離心力，空氣延風機葉輪的葉片向周圍擴散，此時，風機葉輪越大，空氣所接受的能量越大，風機的壓頭（風壓）越大。如果將大的葉輪割小，不會影響風量，只會減小風壓。相反如果將一個葉輪外緣加大，風壓就會加大，風量不會改變。但是這兩種做法都會改變軸功率。▶ 語音朗讀

離心式通風機的電動機通過軸把動力傳遞給風機葉輪，葉輪旋轉把能量傳遞給空氣，在旋轉的作用下空氣產生離心力，空氣延風機葉輪的葉片向周圍擴散，此時，風機葉輪越大，空氣所接受的能量越大，風機的壓頭（風壓）越大。如果將大的葉輪割小，不會影響風量，只會減小風壓。相反如果將一個葉輪外緣加大，風壓就會加大，風量不會改變。但是這兩種做法都會改變軸功率。

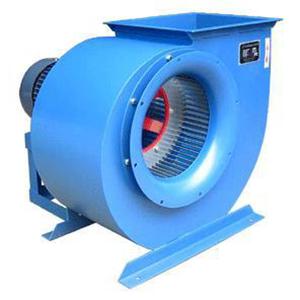

離心式通風機

離心通風機結構

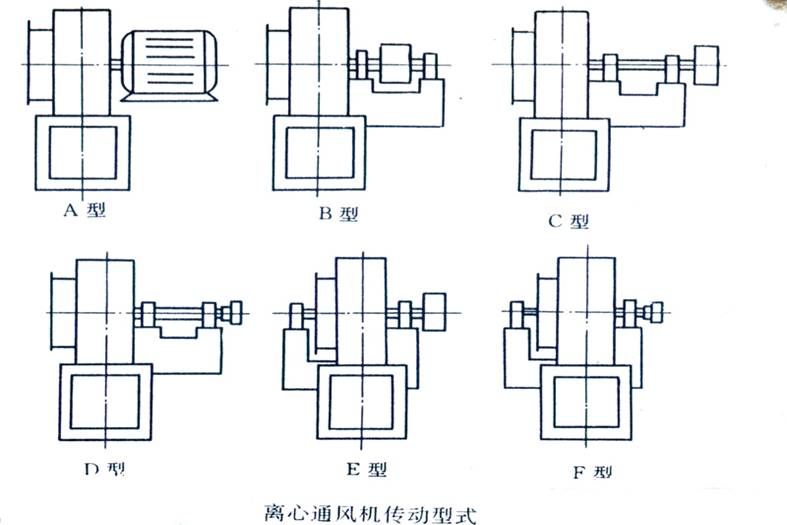

離心通風機傳動型式代表符號與結構說明

傳動形型式	符號	結構說明
電動機直聯	A	風機葉輪直接裝在電動機軸上
帶輪	B	帶輪在兩軸承中間
	C	帶輪是懸臂安裝在軸的一端，葉輪懸臂安裝在軸的另一端
	E	帶輪懸臂安裝、葉輪安裝在兩軸承之間
聯 軸器	D	葉輪懸臂安裝
聯 軸器	F	葉輪安裝在兩軸承之間

4-68型離心通風機型號參數表

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	型號	功率
2.8	A	2900	1 2 3 4 5 6 7	970 970 961 921 853 764 657	1131 1319 1508 1696 1885 2073 2262	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.39 0.43 0.47 0.49 0.52 0.55 0.56	0.59 0.65 0.71 0.74 0.73 0.77 0.78	Y802-2	1.1
2.8	A	1450	1 2 3 4 5 6 7	245 245 235 225 215 186 166	565 660 754 848 942 1037 1131	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.049 0.054 0.057 0.060 0.066 0.067 0.071	0.07 0.08 0.09 0.09 0.10 0.10 0.11	Y801-4	0.55
3.15	A	2900	1 2 3 4 5 6 7	1245 1245 1225 1176 1098 980 853	1825 2093 2362 2630 2899 3167 3435	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.79 0.86 0.92 0.97 1.02 1.06 1.08	1.11 1.20 1.29 1.36 1.33 1.38 1.40	Y90S-2	1.5
3.15	A	1450	1 2 3 4 5 6 7	313 313 304 294 274 245 215	912 1047 1181 1315 1449 1583 1718	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.10 0.11 0.11 0.12 0.13 0.13 0.14	0.14 0.14 0.14 0.16 0.17 0.17 0.18	Y801-4	0.55
3.55	A	2900	1 2 3 4 5 6 7	1608 1608 1569 1510 1402 1265 1108	2708 3092 3477 3861 4245 4629 5013	81.1 85.3 88.1 89.4 87.8 82.5 76.7	1.49 1.62 1.72 1.81 1.88 1.97 2.01	1.94 2.11 2.24 2.35 2.44 2.56 2.41	Y100L-2	3
3.55	A	1450	1 2 3 4 5 6 7	402 402 392 372 353 313 274	1354 1546 1738 1930 2122 2315 2507	81.1 85.3 88.1 89.4 87.8 82.5 76.7	0.19 0.20 0.21 0.22 0.24 0.24 0.25	0.29 0.30 0.32 0.33 0.36 0.36 0.38	Y801-4	0.55

離心通風機型號參數上，各數值包含意義是什么？

離心通風機型號參數上，各數值包含意義是什么？以及，該風機中，有哪些是需要注意的，以免產生不良影響或后果？此外，在工藝流程圖中，離心式通風機是否有統一標準？

1.離心通風機，其在一些具體參數上各數值包含意義是什么？

在離心通風機這一種風機上，在具體的參數上，主要是有風量、風壓、機械效率以及功率等這些。其中，有些是比較重要的，所以在計算上，是不能馬虎的。

P(e)=（風量*風壓）/（3600*1000*風機效率*機械效率）

在這一公式中，機械效率等，都是理論數值，而在實際情況下，是會有一些損失的。而且，該風機的電量消耗，是體現在其軸功率上的。這一點，大家要清楚明白，不能搞錯了。

2.離心通風機中，有哪些是需要注意的，以免產生不良影響或后果？

(1)在離心通風機的選型工作中，要注意其外型尺寸和結構，與設備之間是否吻合，以免在風機安裝時，出現尺寸上的差異，比如孔徑、孔距和厚度等，進而，無法進行該風機的安裝工作。

(2)由于，離心風機的內部結構，以及其所使用的材料，會影響到風機的整體性能，以及其使用壽命。所以，在其的測試階段，應進行一些性能上的測試，以及老化測試等，從而，來保證離心風機的使用壽命。

3.在工藝流程圖中，離心通風機是否有統一標準？

在工藝流程圖中，離心通風機沒有統一標準，所以，在這個問題上，其回答為否，是否定的。不過，應該在圖紙上有其相應的符號圖例，并注明所使用離心風機的規格型號、風壓、風量以及功率等這些重要參數，以便，讓使用者清楚明了。

總結

離心通風機產生壓力的大小，與空氣密度圓周速度的平方以及全壓系數成正比。流量、壓力、功率和效率是反映通風機性能的主要離心通風機型號參數，通常稱為離心通風機性能參數，流量大小(風量)體積流量是指單位時間內吸入風機的氣體體積，流量大小取決也風機的結構、尺寸、葉輪轉速。
